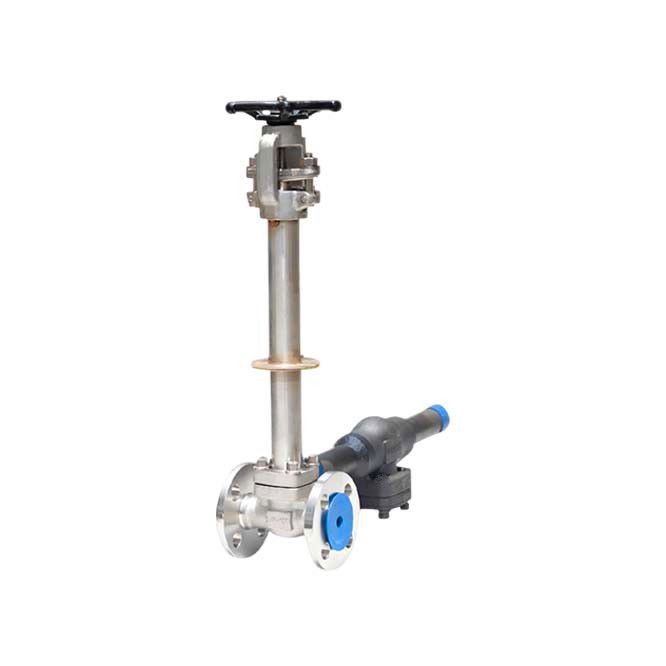

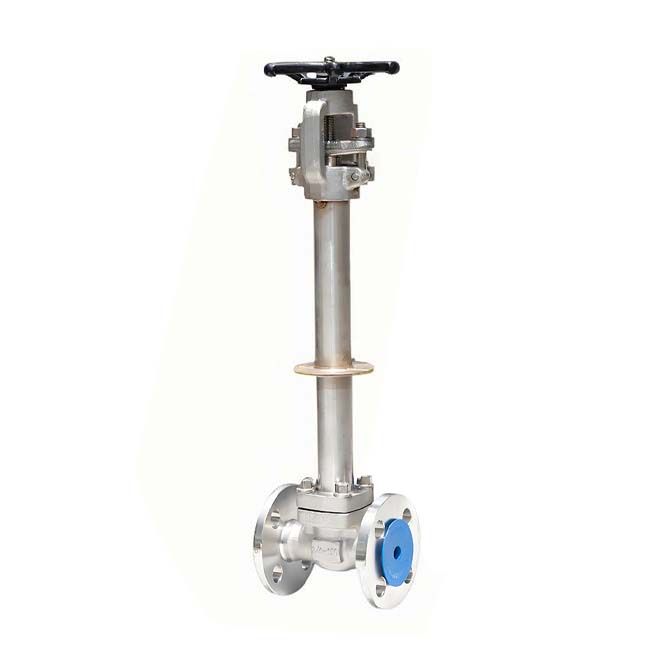

صمامات البوابة المبردة، وصمامات الكرة الأرضية، وصمامات الفحص مصممة للاستخدام مع وسائط درجات الحرارة المنخفضة أقل من -29℃. عادةً ما تُصنف إلى ثلاثة نطاقات حرارية: -29℃ إلى -46℃ (أو -50℃)، -46℃ (أو -50℃) إلى -101℃ (أو -110℃)، -101℃ (أو -110℃) إلى -196℃. التطبيقات تحت -196℃ نادرة جدًا وعادة ما تقتصر على وسائط مثل الهيدروجين السائل أو الهيليوم السائل. أجرت MECCO أبحاثًا مستهدفة في هذا المجال وطورت بنجاح صمامات نموذجية لهذه الظروف. تصمم وتصنع الصمامات المبردة وفقًا لمعايير BS 6364، ISO 28921-1، MSS SP-134، SPE 77-200، GB/T 24925، وغيرها من المعايير المعمول بها. تشمل درجات الضغط المتاحة CL150، CL300، CL600، CL800، CL900، CL1500، وCL2500 (أو PN16 إلى PN420). بالنسبة لصمامات البوابة المبردة ذات تصنيف CL600 أو أقل، توفر MECCO قوالب تزوير متكاملة للغطاء حتى NPS16، ولصمامات الكرة الأرضية حتى NPS12. تمتثل امتدادات الأغطية لمتطلبات الارتفاع المحددة في SPE 77-200. للأحجام الأكبر، إذا لم يُسمح بلحام الأغطية الممتدة أو إذا طلب العميل متطلبات ارتفاع خاصة، يمكن تقديم حلول تصميم قوالب مخصصة.
المقاس:
NPS1/2~~NPS48 (DN15~~DN1200)، ويمكن تخصيص المقاسات خارج هذا النطاق حسب متطلبات العميل.
المادة:
مادة الجسم حسب طلب العميل. لدرجات الحرارة من -29℃ إلى -46℃ (أو -50℃)، يتم استخدام LCB أو LF2 بشكل عام. لدرجات الحرارة الأقل من -46℃ (أو -50℃)، يتم استخدام الفولاذ المقاوم للصدأ الأوستنيتي، مثل CF8 (F304)، CF3 (F304L)، CF8M (F316)، CF3M (F316L)، إلخ.
الأجزاء الداخلية/العمود:
يتم تصنيع أسطح الإحكام عادةً من سبيكة صلبة مثل Stellite أو من فولاذ عالي السبيكة يتفوق أداؤه على الفولاذ المقاوم للصدأ الأوستنيتي. يتم تصنيع العمود من فولاذ مقاوم للصدأ أوستنيتي مطروق كليًا أو من فولاذ عالي السبيكة، أو يتم تجهيزه حسب متطلبات العميل.
التركيب:
جسم الصمام مطابق للصمامات التقليدية. غطاء التمديد يتم تصميمه وفقًا للمعايير المذكورة في المقدمة، إما كغطاء ممدد متكامل (بدون لحام)، أو بإضافة قطعة أنبوبية في منتصف الغطاء، يتم لحامها بلحام تناكبي (اختراق كامل). لا يُسمح باستخدام اللحام المحمي بالغاز (لأنه لا يضمن مقاومة الصدمة للمنتج النهائي). يجب فحص وصلات اللحام باستخدام اختبارات غير إتلافية للتحقق من جودة اللحام. يتم تزويد صمامات البوابة بفتحة تخفيف ضغط ويتم تعليمها حسب متطلبات العميل.
وضع التشغيل:
يدوي، تشغيل بالتروس، كهربائي، هوائي، أو تلقائي، إلخ.
