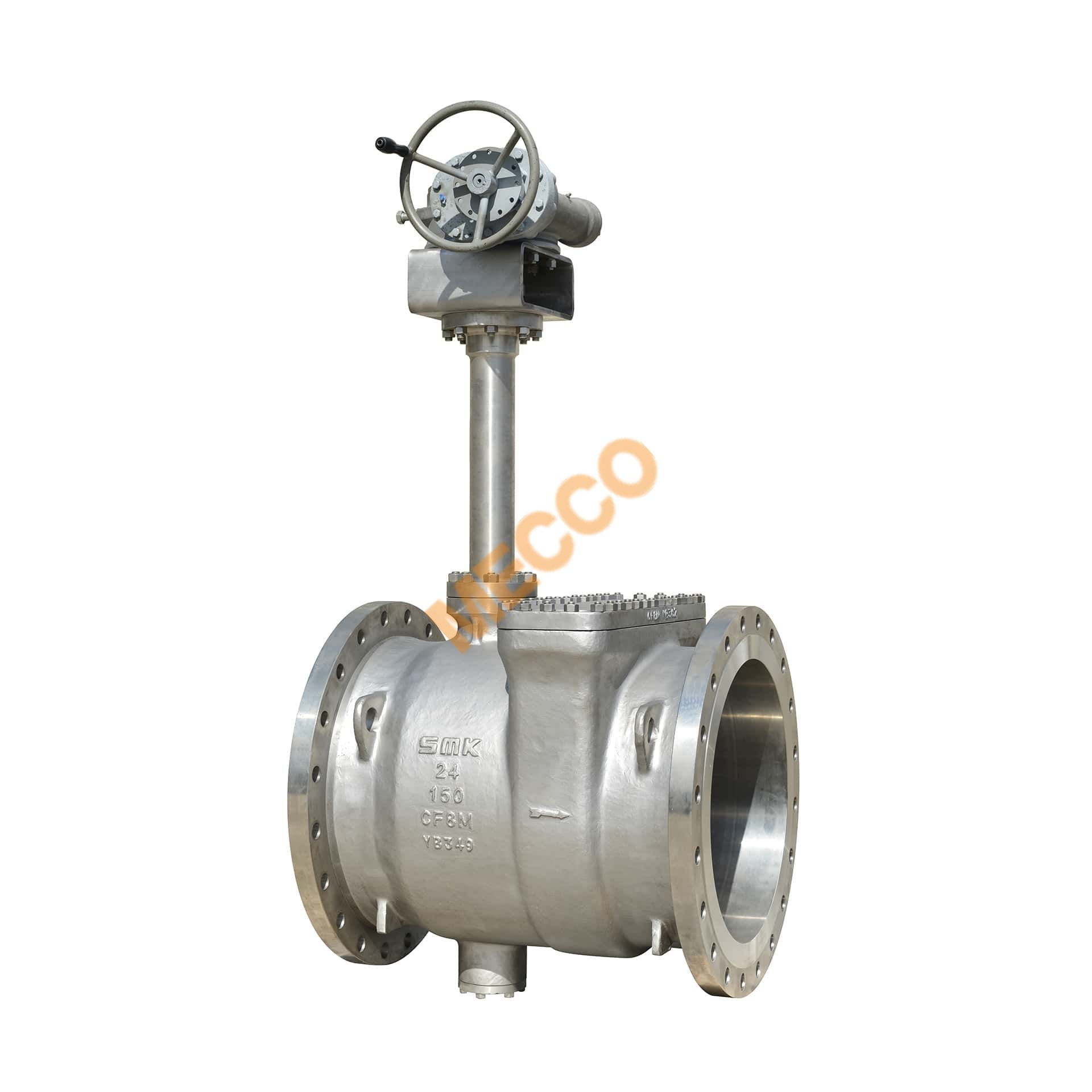

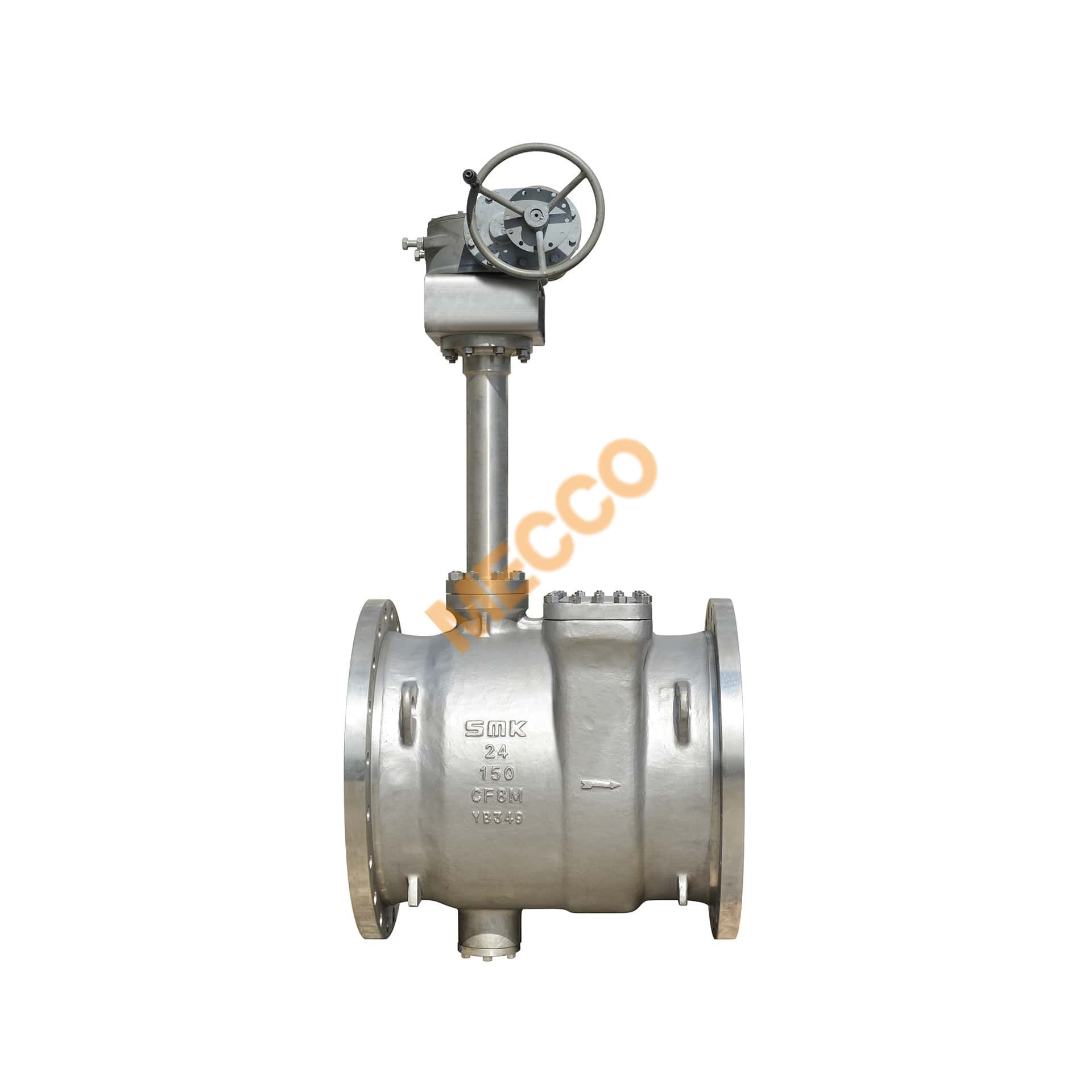

صمامات الفراشة المبردة مناسبة للوسائط ذات درجات الحرارة المنخفضة أقل من -29℃ وتصنف عادة إلى نفس النطاقات الثلاثة. التطبيقات تحت -196℃ نادرة وتشمل وسائط مثل الهيدروجين السائل أو الهيليوم السائل. للتشغيل عند -196℃ وما فوق، تُصمم وتصنع الصمامات وفقًا لمعايير BS 6364، ISO 28921-1، MSS SP-134، SPE 77-200، GB/T 24925، وغيرها. تشمل درجات الضغط CL150، CL300، وCL600 (أو PN16 إلى PN110). تم تصميم ارتفاع امتداد الغطاء وفقًا لمتطلبات SPE 77-200، ويمكن تقديم تصاميم مخصصة إذا كان لدى العملاء متطلبات خاصة لارتفاع الامتداد.
المقاس:
NPS2~~NPS48 (DN50~~DN1200); يمكن تخصيص المقاسات خارج هذا النطاق حسب متطلبات العميل.
المادة:
يتم اختيار مادة الجسم بناءً على طلبات العميل. لدرجات الحرارة من -29℃ إلى -46℃ (أو -50℃) يُستخدم عادةً LCB أو LF2. لدرجات الحرارة أقل من -46℃ (أو -50℃) تُستخدم الفولاذات المقاومة للصدأ الأوستنيتي مثل CF8 (F304)، CF3 (F304L)، CF8M (F316)، أو CF3M (F316L).
الأجزاء الداخلية/العمود:
لدرجات الحرارة من -29℃ إلى -46℃ (أو -50℃) يمكن تصنيع حلقات الإحكام من مواد لينة مثل مطاط السيليكون (VMQ)، الفلورورابر (FKM)، أو PTFE. لدرجات حرارة أقل من -46℃ (أو -50℃) تُصنع حلقات الإحكام اللينة من PCTFE. حلقات الإحكام متعددة الطبقات تتكون من أسلاك فولاذ مقاوم للصدأ وحلقات مركبة من الغرافيت المرن، أو أسطح إحكام صلبة مصنوعة باللحام السطحي، الرش الحراري، أو الطلاء على كل من المقعد والقرص (بمادة أساسية مقاومة للتآكل). يتم تصنيع العمود مطروقًا كليًا أو يتم تهيئته حسب متطلبات العميل.
التركيب:
جسم الصمام يتبع تصميمات الصمامات التقليدية. يتم تصميم الغطاء الممدد وفقًا للمعايير المحددة في وصف المنتج، إما كغطاء ممدد متكامل (بدون لحام) أو مع إضافة جزء أنبوبي في منتصف الغطاء، يتم لحامه بلحام تناكبي كامل الاختراق. لا يسمح باستخدام اللحام المحمي بالغاز (لأنه لا يضمن مقاومة الصدمة للمنتج النهائي). يجب إجراء اختبارات غير إتلافية للتحقق من جودة اللحام. يمكن إضافة فتحات تخفيف الضغط أو مقاعد ذاتية التخفيف ويتم تعليمها حسب متطلبات العميل.
وضع التشغيل:
يدوي، تشغيل بالتروس الدودية، كهربائي، هوائي، إلخ.
